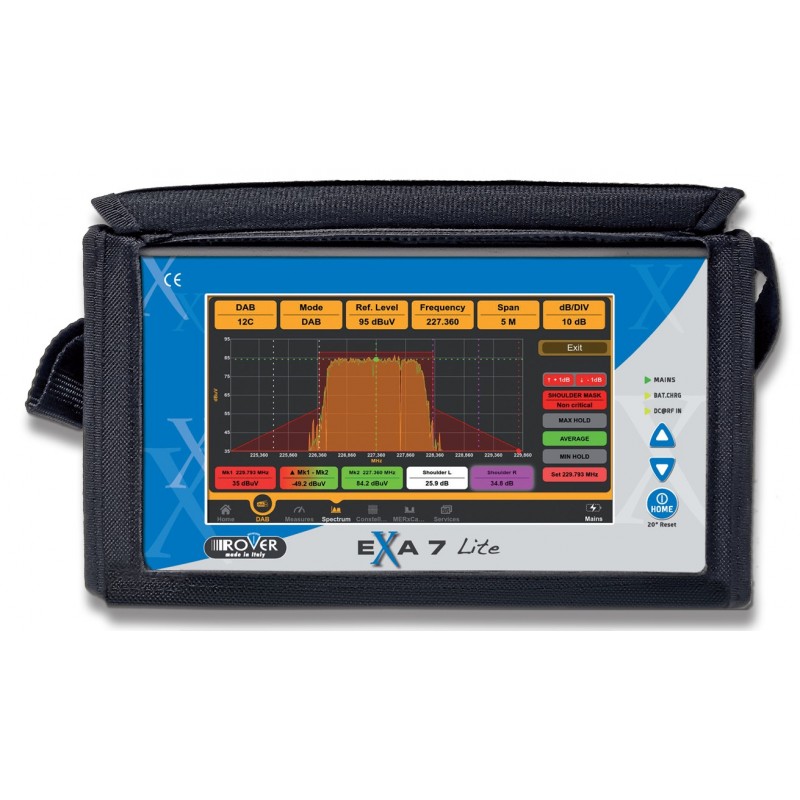

MISURATORE DI CAMPO ROVER EXA 7 LITE TOUCH DVB-S/S2 DVB-T/T2 HEVC IP 5G

Funzionalità

MISURE, ANALISI DI SPETTRO e IMMAGINI

• Gamma di frequenza: 30÷2700 MHz
• Risoluzione di frequenza:
  • TV e CATV: 25 KHz
  • SAT: 5 MHz
• Larghezza di banda del filtro di risoluzione:
  • TV e CATV: 100 KHz @ -3 dB
  • SAT: 1 MHz a -3 dB
• Range di potenza ingresso (min. – max): da 5 a 120 dBμV
• Misure digitali:
  • Potenza digitale
  • MER (da 36 a 40 dB max a seconda della modulazione)
  • BER, PER, LDPC, BCH
  • Margine di Rumore
  • MER versus CARRIER
• Test della qualita? automatica digitale: PASS. – MARG. – FAIL con visualizzazione “semaforica” semplificata
• Risoluzione di misurazione: 0,1 dB
• Precisione della misurazione del livello: 1 dB tipico; 2dB massimo
• Costellazione: per segnali TV/CATV e SAT
• Echi, Pre-echi, Micro-echi in Tempo Reale
• Spettro: veloce con max Hold, Min Hold ed Everage. Memorizzazione dello spettro con funzione di confronto in tempo
  reale
• Net-ID, NID, TSID, LCN, VERA Posizione orbitale SAT
• Immagini digitali: MPEG2-4 SD e HD; immagini HEVC con elenco programmi, PID audio video, LCN, Bitrate video tutto su un unico schermo
• Grafico occupazione flusso dati su canale
• Audio: AAC, DOLBY AC3 DD+
• Funzioni DiSEqC, SCR, dCSS e Wide Band
• Funzione SAT FINDER e SAT EXPERT
• Piani canali personalizzati: 25 (199 canali per piano), TV programmabile, SAT (o TV/SAT combinato) da PC o tastiera locale
• Loggers: TV, SAT e combinati con funzione stop & go
• Piano Memoria SAT: Piu? di 2.000 transponders pre-memorizzati per il Satellite mondiale
• Misura segnali ottici (opzionale)
• Potenza massima in ingresso: 5 dBm
• Connettore di ingresso SC
• Calcolo automatico delle perdite
• Lunghezze d’onda (nm): 1310, 1490, 1550
• Intervallo: da -25 a +5 dBm (30dB di dinamica ottica)
• Risoluzione: 0,1 dB
• Precisione: +/- 0,5 dB
• Conversione da ottico a RF: misurazioni e spettro SAT, TV e CATV.

INGRESSI E USCITE

• Ingresso RF: 75 ohm (intercambiabile “F”)
• Ingresso ottico SC (opz.)
• USB 2.0: 2 di tipo B
• LAN: ETHERNET Gbit
• WIFI: analizzatore da 2,4 e 5,0 GHz (opz.)

OPZIONI DISPONIBILI

• Analizzatore di copertura e qualità segnali WiFi 2,4Mhz ÷ 5MHz
• Analizzatore dei segnali ottici – Power Meter Ottico
• Analizzatore dei segnali IPTV
• Analizzatore DAB & DAB+
• Radio FM

FUNZIONI INCLUSE:
Misure TV, SAT, CATV, Tester LAN, Tester telecamere IP, Analizzatore segnali telefonia mobile (celle telefoniche), Misure Riflettometriche
Immagini MPEG2/4 SD-HD – H265/HEVC
Gestione strumento con web browser integrato

NOTE:
Tutte le caratteristiche tecniche possono subire variazioni e senza preavviso;
Alcune opzioni (APP) devono essere richieste al momento dell’ordine dello strumento;
Le schermate e le scritte dei relativi MENU, possono variare senza preavviso da modello a modello e in base alla versione SW installata;
