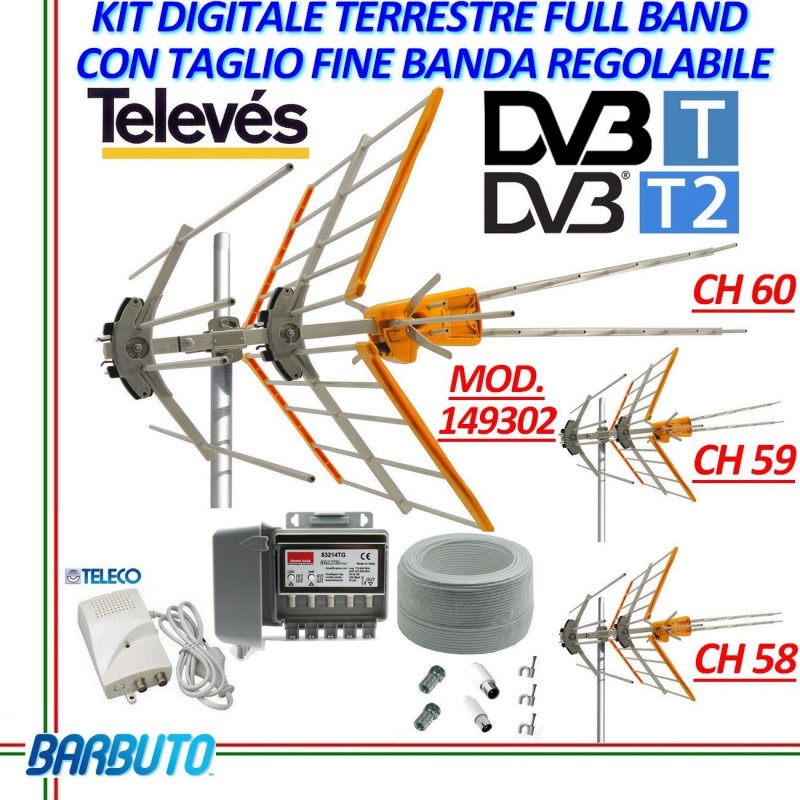

KIT ANTENNA INSTALLAZIONE DIGITALE TERRESTRE FULL BAND CON TAGLIO LTE REGOLABILE

ALL'INTERNO DEL PACCO VERRANNO INSERITE LE ISTRUZIONI PASSO PASSO PER LA

REALIZZAZIONE DELL'IMPIANTO !

 IL NOSTRO TEAM DI PROFESSIONISTI DEL SETTORE  è A VOSTRA COMPLETA DISPOSIZIONE

AI NUMERI: 0881.723612/0881.311413-3929088409  - info@barbutosrl.it

DIAMO ASSISTENZA PRIMA E DOPO L'ACQUISTO !!!

AFFIDATI AI PROFESSIONISTI DEL SETTORE!

KIT INSTALLAZIONE DIGITALE TERRESTRE FULL BAND

CON TAGLIO LTE DI FINE BANDA REGOLABILE

LE ANTENNE E COMPONENTI DI QUESTO KIT SONO TUTTI CONPATIBILI CON LA NUOVA TECNOLOGIA LTE INTRODOTTA

Nuovo taglio UHF 21-60 rispetto al vecchio taglio 21-69 fornisce al tuo impianto un primo e decisivo elemento filtrante che impedisce alle nuove trasmissioni LTE della telefonia mobile presenti dal canale 61 al 69 di accedere al tuo impianto e di interferire con i tuoi canali preferiti quindi ATTENZIONE, spendi qualche euro in più ma acquista merce di nuova costruzione!!!

IL KIT COMPRENDE

1 ANTENNA TELEVES MOD. 149302 CON TAGLIO REGOLABILE

1 AMPLIFICATORE LOG+UHF 25dB 83214TG EMME ESSE REGOLABILE

1 ALIMENTATORE DA 300 mA ADS AL301F a 1 out,MICRO

50 METRI DI CAVO DA 5mm

BUSTINA 100 CHIODINI FISSAGGIO CAVO A MURO

5 CONNETTORI F A VITE PER CAVO DA 5mm

1 CONNETTORI COASSIALE FEMMINA

1 CONNETTORI COASSIALE MASCHIO

ANTENNA

ANTENNA DIGITALE TERRESTRE TELEVES 149302 COMBO VHF + UHF
CON TAGLIO LTE FINE BANDA REGOLABILE

Antenna mix composta di due antenne sintonizzate alle bande BIII e UHF. Cioè può ricevere segnali TV senza la necessità di installare un?antenna per ogni banda.

Come la sua equivalente di UHF, art. 149202, variando la posizione dei direttori si consente di cambiare la risposta in frequenza dell'antenna, posizionando il limite superiore della banda di lavoro sul canale 58 o 59 o 60. Modi cando il taglio superiore nella banda di UHF, si eliminano le risposte indesiderate del segnale LTE/4G.

Inoltre, abbiamo aggiunto sia il dipolo e i ri ettori speci ci per la ricezione della banda III.

L?antenna VZenit MIX è una soluzione innovativa, che ci permette di avere a disposizione QUATTRO antenne in UNA!

Da evidenziare:

    Dipolo speciale a doppia "V"che consente la regolazione della risposta in frequenza mediante l?apertura dei direttori.
    Ri ettore a 10 elementi in UHF e 4 elementi in BIII.
    Innovativo sistema di assemblaggio veloce e sicuro dei ri ettori.
    Prodotto in alluminio di alta qualità che garantisce una "lunga vita".

Caratteristiche principali:

    Antenna idonea per qualunque mappa dei canali del Dividendo Digitale, indipendentemente dal canale di taglio superiore.
    Include elementi per la ricezione della BIII.
    Robusta e leggera.
    Planarità in banda.
    Imballo in scatole da 10 unità (per ottimizzare lo spazio di stoccaggio).

CSG Technology (geometria di selezione del canale) è un nuovo concetto di progettazione e produzione di antenne TV che consente all'antenna un ltraggio regolabile mediante la modi ca della sua forma (geometria).

Articolo			149301
Modalità
Banda di lavoro		MHz	174-230 CH 5-12	174-230 CH 5-12	174-230 CH 5-12
			470-774 CH 21-58	470-774 CH 21-59	470-774 CH 21-60
Guadagno		dBi	8,5 BIII (CH 5-12)
			15 UHF (CH 21-60)
Relazione A/D		dB	>12 BIII (CH 5-12)
			>17 UHF (CH 21-60)
Carico al vento	130 Km/h	N	96
	150 Km/h		132

CAVO

50 metri di cavo coassiale 5mm adatto ad impianti terrestri, ottimo rapporto qualità prezzo.

CARATTERISTICHE TECNICHE:

Caratteristiche fisiche

Articolo: H50W

Prodotto: cavo coassiale

Modello: schermatura >65 db

Descrizione: Cavi coassiali per applicazioni speciali in classe C

Conduttore interno: kg/km CCS

Diametro del conduttore interno: mm 0,81

Dielettrico: GJPE

Diametro sul dietlettrico: mm 3,50

Schermo: nastro Al/Pet/Al

Schermo: treccia Al

Schermo: copertura % >=45

Guaina esterna: PVC

Colori disponibili: Bianco

Diametro esterno: mm 5

Raggio minimo di curvatura: mm 35

Peso: gr/m 22

Impedenza caratteristica: Ohm 75 +/-3

Capacità: pF/m 54 +/-2

Velocità di propagazione: % 83

Attenuazione dB/100m: 10 MHz 3,2

Attenuazione dB/100m: 50 MHz 6,2

Attenuazione dB/100m: 100 MHz 8,5

Attenuazione dB/100m: 230 MHz 12,7

Attenuazione dB/100m: 470 MHz 18,5

Attenuazione dB/100m: 860 MHz 25,4

Attenuazione dB/100m: 1000 MHz 27,9

Attenuazione dB/100m: 1350 MHz 32,5

Attenuazione dB/100m: 1750 MHz 37,2

Attenuazione dB/100m: 2150 MHz 41,6

Attenuazione dB/100m: 2400 MHz 43,7

Attenuazione dB/100m: 3000 MHz 52

Perdite cumulative di riflessione (S.R.L): 5 - 470 MHz >24

Perdite cumulative di riflessione (S.R.L): 470 - 1000 MHz >22

Perdite cumulative di riflessione (S.R.L): 1000 - 2000 MHz >20

Perdite cumulative di riflessione (S.R.L): 2000 - 3000 MHz >18

Efficienza di schermatura: CLASSE C

Efficienza di schermatura: 5 - 30 MHz <=50 mOhm/m

Efficienza di schermatura: 30 - 1000 MHz >75

Efficienza di schermatura: 1000 - 2000 MHz >70

Efficienza di schermatura: 2000 - 3000 MHz >65

Max potenza applicabile a 40C° (IEC 1196): 14 MHz

Max potenza applicabile a 40C° (IEC 1196): 432 MHz

Max potenza applicabile a 40C° (IEC 1196): 1296 MHz

Resistenza cond. Int/ext: Ohm/Km 120,0/50,5

Rigidità dielettrica della guaina (spark test): KV 2,5

Isolamento guaina (CEI UNEL 36762): dB C4

Aspettativa di vita (ELT): Anni >=10

ALIMENTATORE PER AMPLIFICATORE ANTENNA TERRESTRE AD ALTE PRESTAZIONI

 Serve per alimentare amplificatori, convertitori o centralini per esterno attraverso il cavo di discesa.
La parte RF è realizzata in un contenitore schermato.
Monta connettori F.

SPECIFICHE:

Modello : AL301F
Uscita : 1
Banda : 40-860 MHz
Att. In/Out : >22dB
I max : 300mA

AMPLIFICATORE LOG + UHF

25 dB / 108 dBmV REGOLABILE

CON FILTRO 5G

EMMEESSE 83214TG

Amplificatori da palo con filtro 5G integrato

Amplificazione separata VHF-UHF

La serie di amplificatori da palo con filtro 5G integrato è stata progettata per soddisfare le molteplici esigenze di ricezione dei segnali TV sia analogici che digitali. Il corpo metallico e i connettori “F” conferiscono un alto livello di schermatura. La produzione comprende numerose versioni che si differenziano per il numero e tipo di ingressi, il guadagno (da 10 a 34 dB) e il livello di uscita massimo da 108 a 114 dBμV. Tutti i modelli presentano una buona linearità su tutta la banda amplificata, un’ottima separazione tra i singoli ingressi ed un ottimo rapporto segnale / rumore. Il buon livello di uscita e l’amplificazione separata VHF / UHF garantiscono un basso coefficiente di intermodulazione. La custodia esterna realizzata in plastica antiurto prevede un sistema innovativo per il rapido collegamento dei cavi e garantisce la migliore protezione dagli agenti atmosferici. Tali prodotti rispondono alle vigenti normative riguardanti la marcatura CE.

CARATTERISTICHE

IL KIT INOLTRE COMPRENDE:

BUSTINA 100 CHIODINI FISSAGGIO CAVO A MURO

5 CONNETTORI F A VITE PER CAVO DA 5mm

1 CONNETTORI COASSIALE FEMMINA

1 CONNETTORI COASSIALE MASCHIO
